公安宽带运维管理中的运用之可视化结果展示

时间:2019-04-17 17:20:53   来源:警察技术

[法安导读]    数据回现化(Data Visual)技术是指运用计算机图形学和图像处技术,将数据转换为图形或图像在屏幕上显示出来,并进行交互处理的理论、

  数据回现化(Data Visual)技术是指运用计算机图形学和图像处技术,将数据转换为图形或图像在屏幕上显示出来,并进行交互处理的理论、方法和技术。它能够提供多种同时进行数据分析的图形方法,反映信息模式、数据关联或趋势。通过屏幕展示,便捷快速地帮助警务工作者了解数据中的真理:这是什么数据,这些数据能说明什么,这些数据之间有什么样的内在关联,更好地理解数据中可能存在的结构和规律,可视化掌握全局情况,为决策分析、精确打击、警力调配等提供可视化的数据支撑。

  Echares是一个纯Javascript的图表库,可以流畅的运行在pc和移动设备上,兼容当前绝大部分浏览器,底层依赖轻量级的Canvas类库ZRender,提供直观、生动、可交互、可高

  度个性化定制的数据可视化图表。支持常规、统计、地理数据、关系数据等12类图表,同时提供标题、详情气泡、图例、值域、居区域、时间轴、工具箱共7个可交互组件,支持多图表、组件的联动和混搭展示。创新的拖拽重计算、数据视图、值域漫游等特性大大增强了用户体验,赋予了用户对数据进行挖掘、整合的能力。

  \

  FusionCenter利用Echares图表库的强大功能,从网络、终端、业务3个维度全面分析项目运作状态,并将数据分析结果过地理化信息、热力图、基础/扩展图表、关系等一系列点对信息呈现给用户。

  1、地理数据可视化呈现

  FusionCenter的地理数据可视化采用Echart+百度地图API做展示。

  百度地图API 是为开发者免费提供的一套基于百度地图服务的应用接口,包括JavaScript API、Web服务API、Android SDK、IOS SDK、定位 SDK、车联网API等多种开发工具与服务,提供基本地图展现、搜索、定位、逆/地理编码、路线规划、LBS云存储与检索等功能,适用于陀端、移动端、服务器等多种设备,多种操作系统下的地图应用开发。适用于端或移动设备端的基于浏览器的开发。

  FusionCenter通过地图可视化将网络拓扑呈现在数字地图上,利用百度地图API,提供基本地图展现、搜索、定位、缩放、检索等多项服务,大至观测全网分布,小至查看单一设备状态。

  热力图以特殊高亮的形式显示访客热衷的页面区域和访客所在的地理区域的图示。热力图可以显示不可点击区域发生的事情,同时还能显示页面的哪些部分吸引了大多数访客的注意。

  \

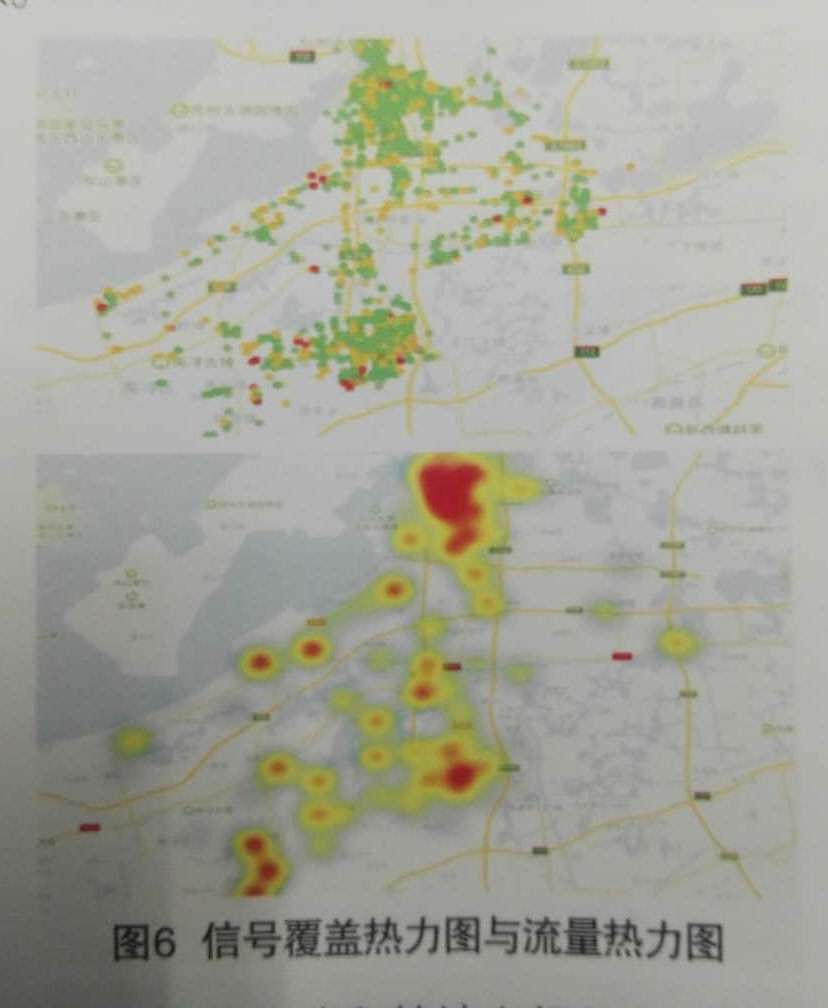

  公安LTE网络的终端和基站上报的业务数据和位置信息,经FusionCenter整合后以热力图形式呈现在数字地图上,随着数据量的不断积累增大,区域性宏观信息越来越完整,终端和业务的分布关系,密度大小等信息直观呈现在用户面前。根据图像信息展示,用户可以直观了见网运作情况,合理安排警员人力和网络资源的分布,提高办案效率。

  2动态数据驱动图标实时展示

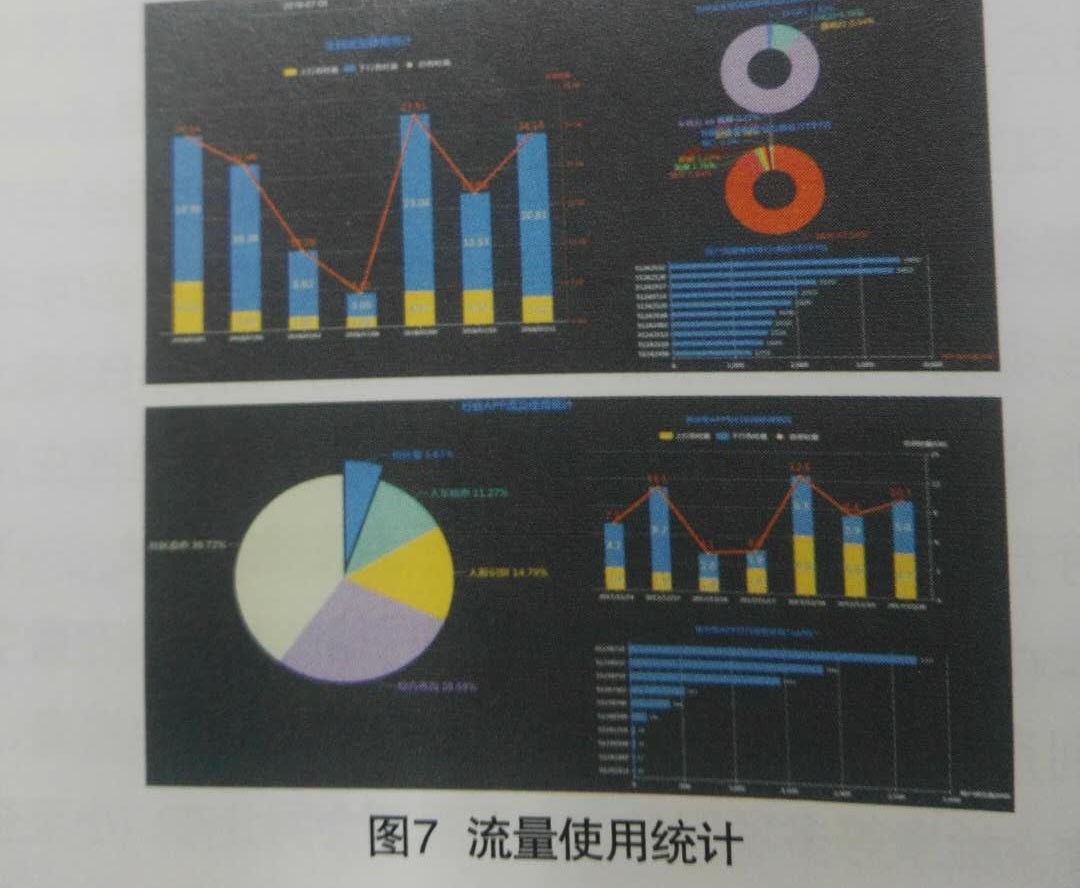

  FusionCenter基于网络设备的报表数据,可按不同的时河对度呈现各种业务数据,由数据驱动,数据的改变驱动图表展现的改变。因此实时数据的动态变化也可以由下表展现得以实现,只需要填入数据,ECharts会找到两组数据之间的差异然后通过合适的动画去表现数据的变化。配合Timeline组件能够在更高的时间维度上去表现数据的信息。方便管理者查看任意时间范围内的业务数据变化趋势。

  \

  3关系图反映业务逻辑

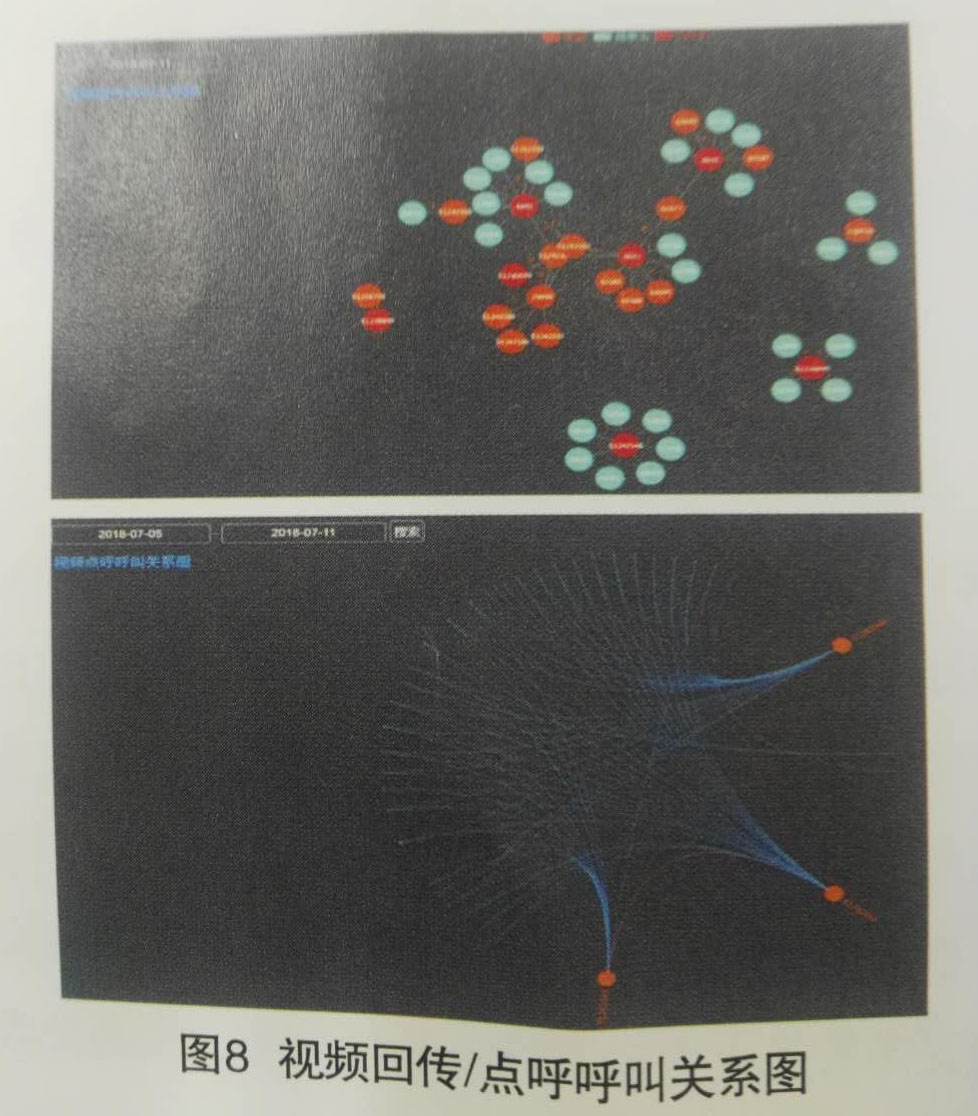

  ECharts关系图过图形+连线,将两个事物间的沟通关系表述出来,以公安行业视频业务为例,该业务是公安项目的常用业务之一,而且公安行业的终端形态种类众多,移动终端、固定摄像头、车载摄像头、调度台等设备均可以做为视频业务的发起方或接收方。传统分析中仅统计次数与时长,评估单次业务量大小,按终端类型区分业务工作量庞大,分析周期过长,无法满足现网运维即时性的要求。关系将各类终端图形化表示,通过颜色和形状区分。终端间的沟通关系通过连线表达,当连接过多时,关系图还能够自动调整节点布局,避免关系线分布不均。

  \
