软件定义存储助力东营中院打造智慧法院

时间:2019-06-21 15:28:12   来源:星辰天合(北京)数据科技有限公司

[法安导读]    一 项目背景  随着云计算、大数据、移动互联网、物联网等新一代信息通讯技术在我国法院信息化建设过程中的大量应用,不断降低了法

  一. 项目背景

  随着云计算、大数据、移动互联网、物联网等新一代信息通讯技术在我国法院信息化建设过程中的大量应用,不断降低了法院系统的运行成本,支撑了司法决策的科学化,强化了审判管理。

  《中国法院信息化发展报告No.2(2018)》指出,在国家信息化战略指引下,我国法院的信息化建设取得长足发展,信息技术为人民法院的工作提供诸多便利,为解决“案多人少”矛盾提供了有效的路径。

  1.1 电子卷宗

  电子卷宗近年来在各级法院办案过程中得到了广泛应用,并逐步成为开展案件评查、数据核对、合议庭成员同时阅卷、审委会研究案件的基础,实施同步生成电子卷宗与结案归档时形成电子档案,有效的缩短了办案时限,提高诉讼效率,同时有利于案件管理透明化、现代化,档案利用效率得到大幅度提高。

  最高法发布的《最高人民法院关于进一步加快推进电子卷宗同步生成和深度应用工作的通知》要求,2017年底前,全国法院全面实现电子卷宗随案同步生成和深度应用。

  随着电子卷宗的大量应用,其形成过程产生了海量的非结构化数据,包括法院在案件受理时接收或办理过程中形成的电子文档、图像、音频、视频等电子文件,以及将纸质案卷材料依托数字影像、文字识别等技术制作而成的电子文档、数据等电子文件。

  不仅要应对持续、海量的数据增长带来的存储需求,而且还必须满足法规遵从要求。目前,我国诉讼档案的保管期限分为永久、长期、短期三种。凡属需要长远保存查考利用的档案划为永久保管;凡属在相当长的时期内需要保存查考利用的档案划为长期保管,保管期限为60年;凡属在相对较短的时期内需要保存查考利用的档案划为短期保管,保管期限为30年。这意味着电子卷宗需要保证长时间的安全存储。

  1.2 法院大数据应用

  过去,受制于技术水平的制约,虽然各级法院系统历年来形成了庞大的各类诉讼、判决等不同数据资料,但是很难实现对其进行挖掘、分析和有效利用。

  大数据和海量存储技术的发展,真正实现了让分散在全国四级共3500多个法院的司法数据进入了海量存储、集中管理的大数据时代。2014年,《人民法院第四个五年改革纲要》(2014-2018)已经将大数据理念列为一个指导方向,并同时要求建立全国法院裁判文书库和全国法院司法信息大数据中心,逐步构建符合审判实际和司法规律的实证分析模型。

  创造性地运用大数据等先进技术分析证据,明确不同诉讼阶段的基本证据标准指引,构建跨部门大数据办案平台,将有效帮助司法人员依法、全面、规范收集和审查证据,统一司法尺度,保障司法公正。

  从法院大数据来源来看,既包含法院内部的虚拟化平台,数据库,庭审平台,电子卷宗,视频监控等,同时还可能涉及到跨地域、跨单位的数据调用,例如异地调取卷宗和异地审判存。数据来源多,容量大,同时存在结构化、半结构化、非结构化多种数据格式。

  另外,法院系统的很多部门属于涉密部门,需要确保资料和数据的安全性。例如针对电子卷宗,最高法就发文要求:应采取及时存储、异地备份等安全保障方式,保证电子卷宗存储的安全性。

  1.3 软件定义存储的发展

  “软件定义存储(SDS,Software Defined Storage)”是当代数据中心技术演进的主要趋势之一。在近10年来各行业开放架构的积累,特别是大型互联网运营商IT基础架构的成功经验基础上,SDS生态系统逐步走向成熟。SDS的核心价值在于,完全基于已有的标准化通用硬件平台开发出与硬件无关的存储软件产品,以非锁定的方式实现数据存放的持久化和长期的有效性。

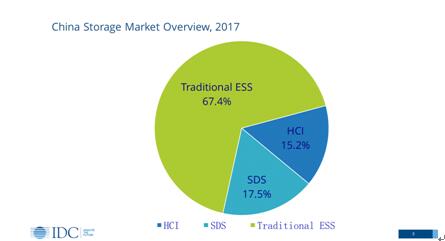

  SDS从2012年提出,2015年在中国获得规模发展,到2017年,广义的SDS(SDS+HCI)已经占据企业存储预算投入的三分之一。根据知名咨询机构IDC预测,2021年,私有云中的软件定义存储的采购量将首次超越传统存储,达到162亿美元。

软件定义存储的发展

  “开放化”和“水平扩展”是领先的软件定义存储的两大特征。开放化意味着接口标准化、服务原子化、核心代码开源可控。它保证了客户的应用系统能够以最为顺畅的方式对接到基础存储设施,可即时微调解决方案细节,达成高质量的服务,并保证软件的广泛硬件兼容,减少厂商锁定风险。水平扩展则是云计算弹性环境的必然需求⸺在移动互联网环境下,数据中心应用的负载量是突发的、潮汐式的、难以精确预测的。应用要求存储的容量和性能都必须满足线性扩展,传统的专用存储设施很难满足这种需求。

  “大数据”也在推动数据中心存储基础架构发生着深刻变革。在传统的数据中心,以OLTP和OLAP为代表的数据库应用占据了昂贵但又低效率的在线存储设施,交易记录、影像数据、分析型数据则消耗了大量中端存储空间,而历史数据和归档数据交给磁带库处理。异构的存储设备难以应对大数据潮流带来的价值排浪,用户很难即时获取多维度的数据用于商业智能决策,并服务海量并发的移动互联网终端。先进的“软件定义存储”的目标是要帮助用户解决这个问题,它能自动进行应用感知并智能分层适配不同的应用负载模式,利用标准化的硬件设施构造存储资源池,虚拟化已有存储设施空间,互联互通,打破数据调度壁垒。企业突破“数据监狱”,领取“数据红利”,构建合理的软件定义存储解决方案是必由之路。

  1.4 软件定义存储在公检法的广泛应用

  根据IDC报告,目前在SDS的应用行业中,其中政府排在首位。软件定义存储已经在包括法院、检察院、房管局、教育考试院、税务系统、政务中心、公安部门等不同单位获得了广泛使用。

  湖南省教育考试院通过采用星辰天合公司(XSKY)软件定义的 X-EOS对象存储解决方案,保证了核心的学考系统数据存储应用,每TB数据存储成本相对于之前采用分布式NAS方案节约30%,千万级数据写入效率提升15%,存储数据量由亿级提升至百亿级,硬件平台管理难度降低30%。

  四川省人民检察院在数据中心整体改造过程中,采用星辰天合公司(XSKY)+VMware的超融合解决方案,利用分布式软件定义存储替换当前传统存储,不仅满足了业务飞速发展需求,实现统一管理,敏捷化IT交付,还利用SSD方案解决了客户高并发读写瓶颈。

  二. 项目分析

  山东省东营市中级人民法院(简称“东营中院”)于1995年3月重新组建,下辖6个基层法院,5处派出法庭。全市法院现有正式在编干警725人,其中中院148人。全市法院年均办案3万余件。

  多年来,东营中院先后获得“全国文明单位”、全国政法系统“先进基层党组织”、全国法院“集体一等功”、全省十佳“人民满意政法单位”、“山东省人民满意的公务员集体”、全市“黄河三角洲开发建设排头兵”等300余项荣誉。最高人民法院、省委政法委、省法院和市委分别发文,部署开展了向东营中院学习活动。2008年9月,最高法院在东营召开了全国法院学习宣传“东营经验”现场会,总结提炼出了“服务大局保稳定、司法为民促和谐、与时俱进创一流”的“东营经验”。2009年3月,中央政法委发出了开展向东营中院学习活动的通知。东营中院作为全国法院的先进典型,2009、2010、2015年三次写入了最高人民法院向全国人大所作的工作报告。

  东营中院在应用信息化系统促进法院高效办案和管理方面,已经取得了长足的进步。其现有IT架构以计算虚拟化+传统集中式存储为主,采用传统FTP方式存取判决文书以及电子卷宗等独立的数据存取,并以独立资源池的形式存在,目前传统的存储平台资源无法满足法院未来对存储按需扩容,横向扩展的需求。

  面对业务的不断增长,系统的计算方式和存储方式逐渐老旧,无法适应东营中院未来高效的信息化建设需求,与此同时,新系统和新业务的上线和日常运维均消耗了院方极大的人力物力。针对这种现状,院方急需一套统一的数据平台及运维方案,实现对存储的统一管理,统一调度,统一扩展,统一运维,同时为未来的法院大数据应用预留高可扩展、高可用、高性能的海量存储平台。

  2.1 客户需求

  支撑院方目前判决文书以及电子卷宗存储,构建统一的存储平台满足法院无纸化办公以及各种应用系统所产生的各类数据,并提供更高级别的数据安全。利用分布式软件定义存储补充当前传统存储,满足业务飞速发展需求。实现统一管理,敏捷化IT。为法院未来大数据分析提供数据存储平台。

  2.2 客户挑战

  l 目前采用FTP存储,存储容量不足,急需扩容;

  l 各种品牌的存储设备数量众多,数据无法自由互通与调用,滋生数据孤岛,运维管理复杂;

  l 存储单节点,面临数据安全高风险;

  l 应用众多,无法一套存储适配所有应用。

  三. 建设方案

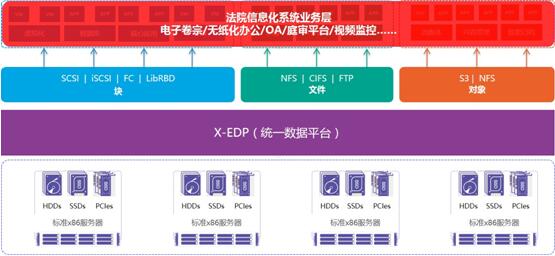

  星辰天合公司(XSKY)为东营中院提供了基于软件定义存储的统一的数据平台,利用32台通用x86服务器构建存储资源池,对接现有各类应用,同时还为院方众多的应用程序提供了更多的应用接口,完全满足不同的应用对接存储的需求,一套平台对接法院的虚拟化平台,数据库,庭审平台,电子卷宗,视频监控等,同时满足了对象,块,文件的存储需求,无缝对接大数据平台,IAAS,PAAS,SAAS,真正实现了统一存储功能。

建设方案

  软硬件解耦的统一存储平台,解决了传统存储面临的运维难度大、扩展困难、无法统一存储管理等一系列问题,应对上层数据库、虚拟化等一系列应用搭建,创建了块存储+文件存储+对象存储融合的统一存储平台。真正做到灵活水平扩展、硬件通用化,不受限于硬件的生命周期迭代,可应对复杂的工作负载模式和将来可能产生的价值排浪,并且可以和应用层做到感知,创建一个灵活、流动、安全、可靠的数据平台,以实现软件定义数据中心最核心部分建设需求。

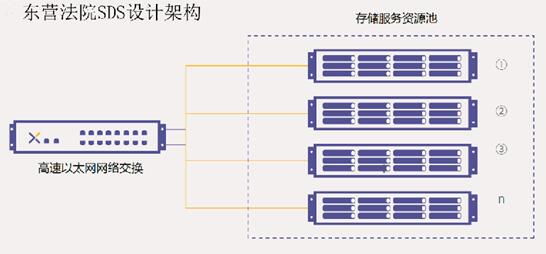

项目实施拓扑

  项目实施拓扑

  本方案中,基于去中心化的全分布式架构,院方通过横向扩展可线性增加整个系统的容量和性能;并通过高效的CRUSH算法、IO并行算法以及多级Cache技术,使得存储系统能够胜任高并发、高输入输出效率的需求,为院方未来的大数据应用奠定了存储平台基础。

  基于本方案中内置的卷同步复制功能,将本地生产数据以完全同步的方式复制到异地,达到数据完全同步,RPO=0。基于该功能,实现了市级法院与下属的区县级法院之间卷宗的异地随时调取,方便资料的共享,极大提高办案效率,未来更可拓展至跨区域的卷宗调阅,实现异地办案。

  同时提供更高级别的数据安全支撑,采用星辰天合公司(XSKY)的完整数据保护机制,产品数据容灾能力完全符合我国《信息系统灾难恢复规范》(GB/T 20988-2007 ),单点故障系统不会产生数据丢失,保障了判决文书、电子卷宗及法院各个应用所产生的数据的安全性。

星辰天合公司(XSKY)完整的数据保护功能

  星辰天合公司(XSKY)完整的数据保护功能

  四. 客户收益

  本解决方案下,既满足了东营中院当前的应用支撑需求,同时还为未来的法院信息化建设预留了存储基础,带来的价值显而易见:

  l 统一存储数据平台,一套存储满足院方块,文件,对象的存储需求,消除数据孤岛;

  l 横向扩容的弹性存储,持续降低TCO;

  l 分布式架构,无单点故障,保证数据业务可靠性;

  l 统一界面下资源的调动,管理,运维,极大简化IT架构;

  l 弹性按需分配资源,随时可以根据应用的需求,来调整分配的存储空间;

  l 利用分布式软件定义存储内置功能,实现地市级存储之间数据同步和复制,进而实现异地调取卷宗,开展异地审判,解决司法公正问题的新思路。

  五. 关于星辰天合(北京)数据科技有限公司

  星辰天合(北京)数据科技有限公司(XSKY)是专注于软件定义基础架构(SoftwareDefinedInfrastructure)业务的高新技术企业,提供企业级分布式软件定义存储产品,帮助客户实现数据中心架构革新。

  XSKY成立于2015年5月,总部位于北京,在北京、深圳设有研发中心,在全国二十多个主要城市均设有办事机构和技术服务力量。从成立至今,XSKY先后获得了北极光创投、红点投资、启明创投、恩颐投资(NEA)共计4.32亿元投资。

  XSKY被评为国家高新技术企业和中关村高新技术企业,工信部旗下“中国开源云联盟(COSCL)”理事单位。2016年,XSKY通过ISO2000IT服务管理体系和ISO9000质量管理体系认证,同年通过CMMI Level 3认证。在2016年贵阳数博会上,XSKY公司和戴尔、东软、VMware等10家国际、国内IT领导厂商共同发起了“未来就绪企业云联盟(FRECO)”。2017年,XSKY应邀作为“全国信标委云计算标准工作组成员单位”,参与云计算和存储的相关国家标准和国际标准的制定。

  XSKY的业务以融合存储软件、分布式数据存储平台,以及存储混合云解决方案为主。XSKY提供的产品包括:X-EDP统一数据平台、X-EBS分布式块存储、X-EFS分布式文件存储、X-EOS分布式对象存储等。

  XSKY产品推出以来,获得了大规模地商业化部署,客户涵盖了政府、金融、电信、广电、教育、交通、医疗、能源、制造等不同领域,支撑了行业云、私有云、桌面云、数据库资源池、海量媒体数据、影像数据、智能制造数据等不同类型的应用场景。截至2017年,XSKY已经累计向客户稳定交付150PB容量的产品。

  根据IDC《2017年Q4中国软件定义存储及超融合市场跟踪报告》显示:2017年,在中国SDS整体市场份额排名中,XSKY位居前三,其中对象存储细分市场排名第一,块存储细分市场排名第三。

  XSKY自成立以来注重科技创新,致力于以中国技术力量影响开放平台生态系统,创建自主可控的底层设施,以主流的、先进的技术和产品为客户创造价值。截止2017年底,公司已经获得了22项计算机软件著作权,近21项软件相关技术专利。
