吉林省女子强制隔离戒毒所：“激光投影交互”在“生命的禁区”

　　以习近平新时代中国特色社会主义思想为根本遵循，探索科技与禁毒戒毒工作、与社会法治宣传工作和谐融通，是深化政法智能化建设、推进社会治理体系和治理能力现代化的中国式道路。在开放、智能、科技、融合为特征的新时代人工智能技术大背景下，大数据和人工智能技术被广范应用，为国家治理和社会发展注入了新动能，加快构建了“数字法治、智慧司法”建设。

　　一、高科技应用于智慧禁毒宣传展项的背景和现实需求

　　为进一步做好禁毒宣传，筑牢禁毒防线，将智脑与人脑在科技上的深度融合，利用传统禁毒展览和高科技体验展馆融合创新，有效利用新媒体装置和智能交互空间技术，释放想象力，探索科技在空间传播与艺术表达及教育上的潜力，根据展示内容巧妙地设计展示形式，帮助参观者更深刻地认识毒品对人体造成的危害，将毒品腐蚀人体过程通过激光投影方式还原，并定制1:1人体模型，运用投影呈现等手段形成交互式体验，通过参观者同影象互动，直观立体地帮助参观者感受毒品危害。

　　毒品对人体的危害不仅仅是生理上的，更多的是影响吸毒者的心理，而心理受到影响后，吸毒者将不再受到自我意识控制，对国家、社会、家庭、自身造成巨大危害。然而过去大多数禁毒宣传展品都以图文形式展示毒品的危害，静态的伤痛图片可以有效地帮助参观者认识毒品对吸毒者外表造成的伤害。但是毒品对人身体的损伤是由内而外的，参观者很难了解到毒品对器官造成的损伤过程，以及吸毒后器官损伤的严重后果，传统展厅运用静态方式展示毒品的危害，无法完整表现毒品侵害人体的动态过程。

　　二、高科技展项应用的优势

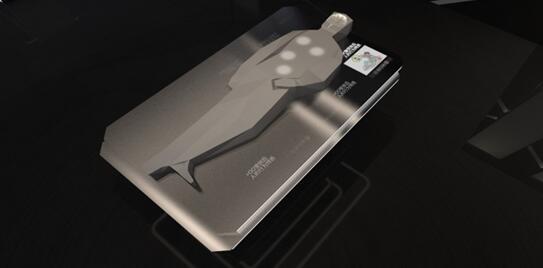

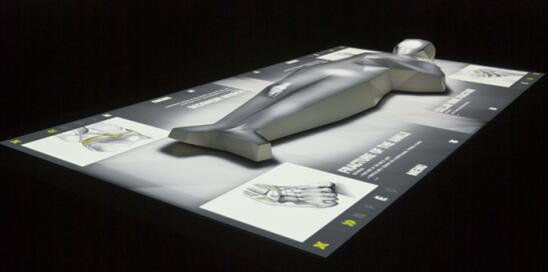

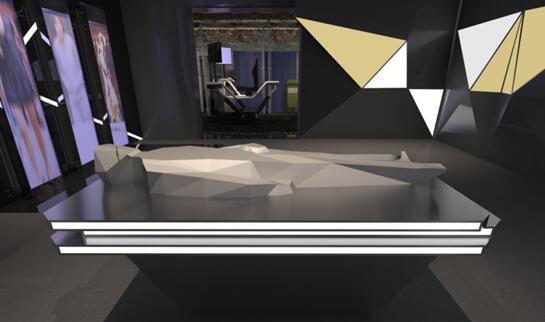

　　激光投影交互——生命的禁区项目，针对毒品相关的领域信息进行大量归纳总结，最终设计出一套完整的关于帮助公民禁毒的行之有效的展示逻辑。参观者浏览整个展厅过程中对毒品历史及禁毒工作有完整的初步认知，并且对于毒品对人体造成的危害也有清晰的认识，生命的禁区展项继续帮助参观者真切感受到毒品对中枢系统、循环系统、呼吸系统、消化系统、生殖系统等系统的危害全过程，以及产生的生理反应，从而加深对毒品危害的认知，可支持多人同时互动参与，极具趣味性。为帮助参观者更深刻地认识毒品对人体造成的危害，我们将毒品腐蚀人体过程通过影像方式还原，并定制1:1人体模型，运用投影呈现等手段为参观者普及，毒品对器官的危害等相关知识。

　　三、展项设计情况与使用现状

　　（一）展项工艺特点：

　　生命的禁区展项，设计制作阶段需用到机械加工、器官侵蚀过程视频制作、及感应触控交互等制作生产工艺。展项支持5-10人同时使用，平均使用时间为1-5分钟，参观者在参观过程中可以学习到毒品对中枢系统、循环系统、呼吸系统、消化系统、生殖系统等系统的危害，以及产生的对应生理反应。

　　（二）展项使用流程

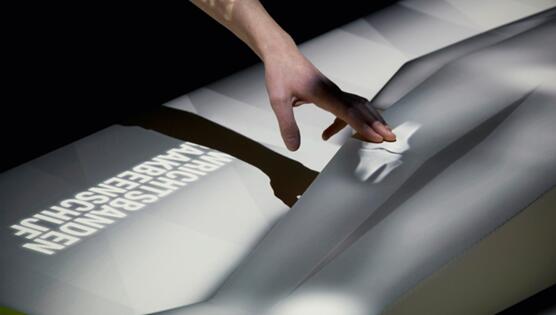

　　该展项可实现供电后自行启动，对应可触摸区域通过投影投射特定区域，特定区域灯光呈现呼吸灯效果，指引体验者点击对应压力感应识别点。通过触摸点等手势互动播放相应人体系统病变过程，和对不同器官造成的生理伤害。

　　（三）展项媒体简介

　　媒体内容分为两大部分，分为人体系统病变过程及吸食毒品后的不良反应。

　　人体系统病变设计是在调研基础上，集合大量禁戒毒专家学者的学术研究，本着真实、立体的原则呈现。

　　中枢系统病变系统是毒品会使吸毒者的大脑受到永久性损伤、如急性横贯性脊髓炎、急性感染性神经炎、细菌性脑膜炎等。并且吸毒者会出现自身惊厥、失眠、焦虑、性格转变、暴躁易怒、等问题。

　　循环系统病变是病毒会导致心脏、血管、低血压、心动过缓、心律失常等，甚至可并发感染性心内膜炎，并会出现荨麻疹样毒性反应、起毒疙瘩、常先起于手指缝间、后遍及全身，以四肢、臀部为多，毒疙瘩奇痒，因经常搔抓会导致出血感染而形成脓皮病。

　　呼吸系统病变是对咳嗽和呼吸中枢的抑制，而出现气管、支气管及肺部炎症，严重者可出现急性肺水肿和呼吸停止而死亡。

　　消化系统是吸毒者口腔溃疡、牙齿发黄及脱落；长期吸毒者会导致胃肠功能的紊乱、厌食、饮食无规律及顽固性便秘等症状。

　　生殖系统是用毒品婴儿呈现，婴儿自带毒瘾，需要承受戒断反应，多为早产儿、智力低下并可能携带艾滋病毒等。

　　（四）展项技术简介

　　本展项主要使用了力敏压感控制器加以太网转换器的硬件设施，力敏压感控制器能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。多功能串口转以太网转换器 TCP232-E5 是用来将 TCP 网络数据包或 UDP 数据包与RS232/ RS485/ RS422接口数据实现透明传输的设备，内部集成了 TCP/IP 协议栈, 可以成嵌入式设备的网络功能, 项目软件是使用Unity制作完成，可适用于多种windows，Linux，Mac等多种平台，安装简便轻量化，便于操控。

　　（五）展项硬件技术参数

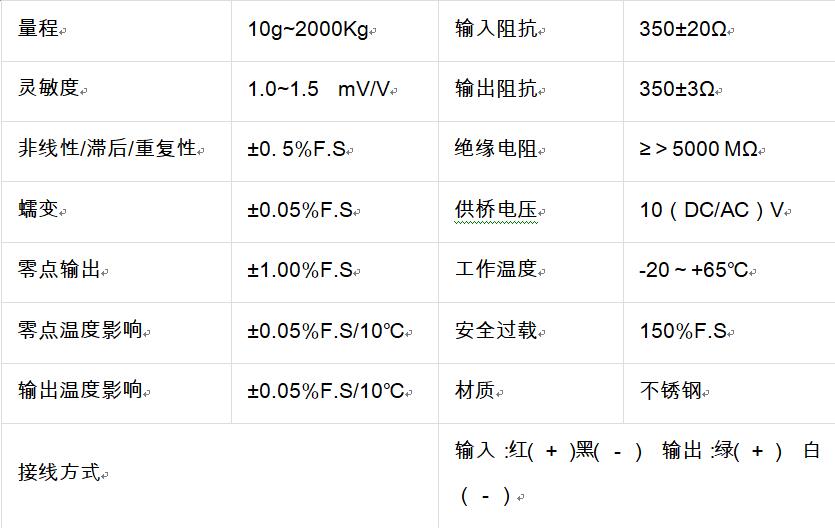

　　1.压感控制器

　　2.以太网转换器

　　LAN 以太网: 10/100Mbps; 保护:内建 2KV 电磁隔离

　　串口: TXD、RXD、GND

　　串口速率: 从 110 到 1024000kbps 可设置

　　网络协议: ETHERNET、ARP、IP、UDP、TCP工作温度: 工业级: -25~75° C

　　保存环境: - 40~85° C, 5~95%RH模块电压：模块采用双供电接口，任选其一。

　　电压范围：DC5~18V

　　模块电流：最大 200 mA，平均 150mA

　　工作温度：-25~75 ° C

　　保存温度：-40~85

　　3.电脑配置

　　CPU：奔腾双核2.0G

　　内存：1G

　　硬盘：125G硬盘以上

　　操作系统：windows 7/windows 10

　　4.产品技术详细说明

　　5.力敏压感控制器

　　力敏传感器是将应力、压力等力学量转换成电信号的转换器件。本力敏传感器为压电式，他的体积小、灵敏度高，可以自动检测触式反应。当手按压在灯光区域时，会触发敏感元件，敏感元件直接感受被测量，并输出一个被按压的物理信号；转换元件将敏感元件输出的物理量信号转换为电信号；变换电路负责对转换元件输出的电信号进行放大调制，同时输出电信号，从而完成了整个触发过程。

　　6.以太网转换器

　　以太网转换器是用来将 TCP 网络数据包或 UDP 数据包与RS232/RS485/RS422 接口数据实现透明传输的设备。当力敏压感控制器传来电讯号后，通过TTL电平串口，将电信号转换为串口信号，然后通过内置网页设置串口参数，提供设置协议。此时便可将压感控制器传来的电信号转换成为可处理的串口信息，传入软件程序中。

　　7.程序部分

　　程序部分是利用Unity引擎编写的，所用语言是C#语言，Unity引擎可以在.NET的框架上将程序封装成基于Windows的可运行文件，当以太网转换器将处理过的信号传递到程序的时候，程序内部读取串口信息，获得里面相应的参数，包括但不限于串口编号，触发时间等，程序内部将信号进行二次处理，首先通过读取串口编号，来判定相应的触发位置，然后通过触发时间判定先后顺序，然后在相应的位置播放相应资料，最终完成整个软件流程。

　　（六）软件优势

　　软件所用技术稳定，可扩展性高，各个组件拼接性强，传感器可以换成光敏，生敏，电容等多种传感器来适应不同环境与不同的需求。以太网转换器可以将传感器传递的信号转换成更多的信号模式，支持有线，无线，蓝牙等多种传输，软件程序可定制化程度高，从内容到具体表现形式都可以加以修改，展项形式可以更加多样化，市场化。

　　本项目结合了最新的科技和艺术形式，通过营造沉浸式、乐趣式、体验式禁毒宣传，帮助参观者在学习和体验中认识毒品，学习毒品知识，了解毒品危害，抵制毒品诱惑。本产品投入使用后，接待了大量的参观者，为体验者提供了直观的参观体验，起到了良好的警示教育作用，其效果超出了原始功能和结构，让参观体验者在接受教育的同时，又感受到了科技的无穷魅力。
