公安PDT系统之指挥中心业务平台对接实现

　　（一）三台合一接处警平台对接

　　综合通信对接平台与三台合一接处警平台的对接可采用EI（PRI信令）与IP混合组网的方式。分别与三台合一的排队交换机和服务器进行对接实现语音与数据的接入。对接后三台合一座席电话与对接平台通过EI链路建立语音通道，公安信息网内对接平台与PDT系统间的数据交换业务以IP的方式通过安全边界平台实现。接处警平台CTI服务器与对接平台服务间可采用三台合一的自定义协议或者标准SIP协议，通过有线网关的方式实现数据、信令的对接，

　　对接示意图如图3所示。

　　综合通信对接平台与三台合一接处警平台对接后，可以实现接警电话、接处警调度台与PDT终端的语音互通、接处警调度台与PDT终端的文本短信互通、对PDT终端的监听、环境监听、PDT终端定位信息、状态短信、紧急告警信息向接处警平台的推送等功能。

　　（二）PGIS平台对接

　　PDT系统通过综合通信对接平台与指挥中心PGIS平台的对接包括以下三种方式：

　　（1）综合通信对接平台提供API接口供PGIS平台调度，由PGIS平台实现对PDT终端的语音调度、短信调度、地图调度等功能；

　　（2）综合通信对接平台通过标准PGIS协议向PGIS平台实时推送PDT终端定位信息，由PGIS平台实现PDT终端的地图定位显示等功能；

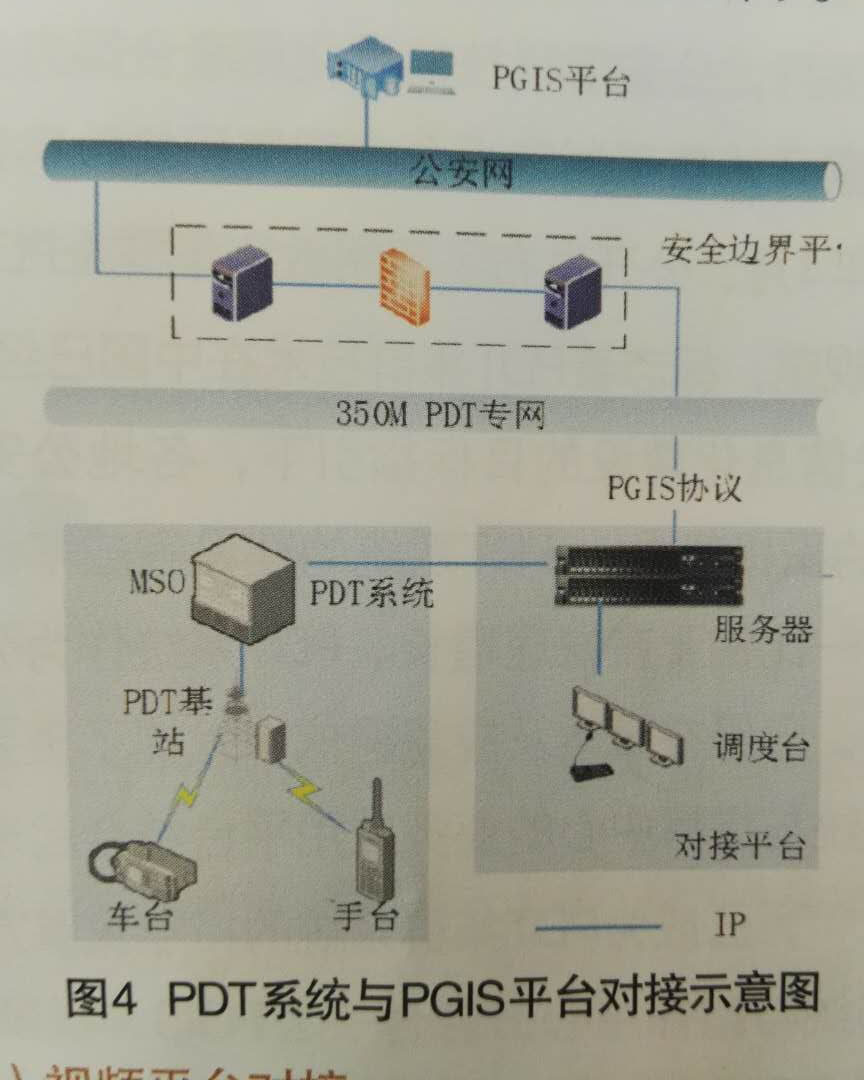

　　（3）PGIS平台提供调用接口由综合通信对接平台集成，在对接平台调度台上显示PGIS地图，并提供基于PGIS的综合调度功能。对接示意图如图4所示。

　　（三）视频平台对接

　　视频监控系统、卡口管控系统、视频会议系统是指挥中心视频实战平台的重要部分，T系统与视频平台的对接，将满足指挥员实战指挥时关键语音既能呼得通、重要现场又能看得见的需求。综合通信对接平台可以与单个的监控终端或会议终端进行对接，也可以与视频监控平台和视频会议系统的中心控制单元进行对接。与视频监控的对接，对接平台采用的是规定了视频监控系统信息传输、交换、控制技术的国家标准GB/28281协议，通过有线网关的方式实现监控系统的接入。由于H.323协议标准规定了视频会议媒体流传输控制、音频编解码、视频编解码、信令控制等各层协议，是视频会议应用最成熟、最广泛的协议标准，因此，综合通信对接平台与视频会议系统的对接采用了H.323协议标准的方式，通过有线网关与视频会议系统的MCU进行对接，实现调度台参与视频会议、会议控制等功能。

　　将视频监控系统的监控信号接入到PDT通信调度系统中，结合地理信息系统进行操作，通过在调度台上进行操作，可以查看到所需地点的实时监控图像，也可以参与到视频会议中，完善了调度途径，为指挥中心及时了解现场情况或警情周边情况提供第一手数据。

　　对接示意图如图5所示。

　　PDT系统通过综合通信对接平台与视频平台对接后，在调度台上可以进行视频调看、视频转发、视频会议、多媒体会场、视频录播、监控终端的云台控制、会议终端的会议控制等功能与应用。
